碳纸碳布连续化生产制备张力控制

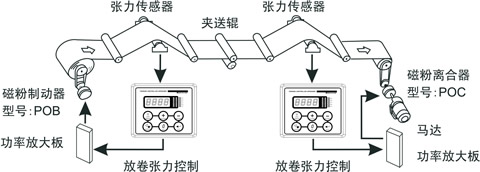

张力传感器检测带材的实时张力信号反馈给控制，控制器ATC620经过PID处理后输出0-10V控制信号，经由功率放大后供给磁粉离合器或制动器以调整其输出力矩，以达到稳定的张力控制。此外，建议控制收卷用电动机的转速使磁粉离合器的滑差转速控制在规定的范围内，以降低滑动功率。
张力控制范围30-100N.m
|
张力控制系统配置 |
|||
|
部件 |
型号豪门国际 |
数量 |
厂商豪门国际 |
|
张力检测仪 |
RTS-100-S豪门国际 |
1 |
外购豪门国际 |
|
信号放大器豪门国际 |
DTA610豪门国际 |
1豪门国际 |
外购豪门国际 |
|
功率放大板豪门国际 |
TBA420 |
1豪门国际 |
外购豪门国际 |
|
磁粉离合器豪门国际 |
POC-100豪门国际 |
1豪门国际 |
外购 |
|
碳粉制动器豪门国际 |
POB-100 |
1 |
外购 |
|
伺服控制器 |
ASD-A2-0721-L 1.1KW |
2 |
外购 |
|
变频电机 |
西门子 |
2 |
外购 |
|
支撑架及托辊 |
远航自制豪门国际 |
2豪门国际 |
豪门国际 |
